1 概述

M8000型有線無線集群通信指揮系統是一套適合群指揮的語音調度系統，包括專向指揮、分組指揮、越級指揮和會議指揮功能，同時具有標準的基于SDH技術的面向高帶寬的信息傳輸等擴展能力，也可以擴展多種電話交換機的數字信令標準，具有多種窄帶、寬帶的語音數據接口能力�？捎糜陉嚨�指揮的作戰、訓練演習、反恐維穩、以及搶險救災等。

2 配置

 有線無線集群通信指揮系統由主機、接線箱、遠程指揮盒、iPad指揮終端等組成；
 本機為背負式結構，可接入標準電池，一鍵式便捷操作；
 能夠滿足20個陣地語音終端接入（多功能磁石單機）；
 能夠滿足2個磁石外線接入，用于連接上級單位；
 能夠滿足2個自動外線接入，用于連接上級單位；
 能夠滿足4組擴音終端接入，可同時實現對4組分群的語音監聽；
 能夠提供6組無線電臺接口，通過設置分配到4個群組內；
 指揮主機和遠程指揮盒均配有2個通話手柄；
 具有雙STM-1光口擴展、和E1信令（No.1、No.7、PRI、V5.2等）擴展能力等。

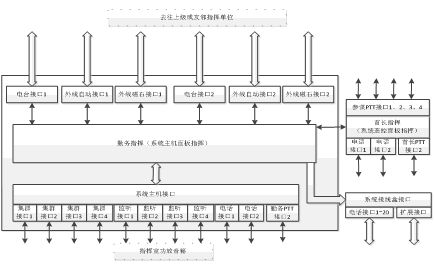

3 系統硬件接口


系統硬件接口圖

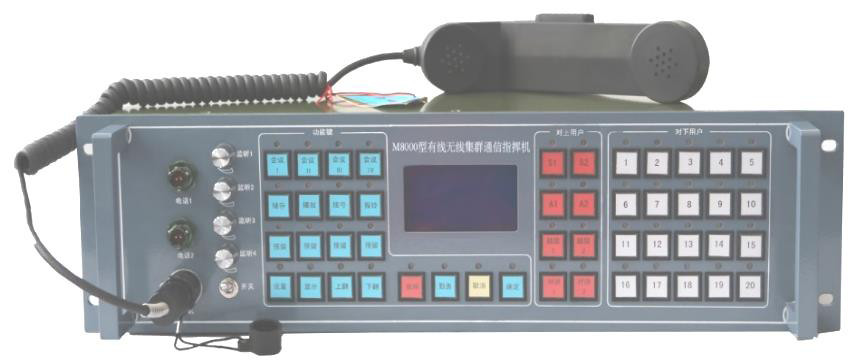

4 設備圖片

（設備圖片可聯系010-51668966）

5 指揮軟件操控面板

 （指揮軟件操控面板圖片可聯系010-51668966）

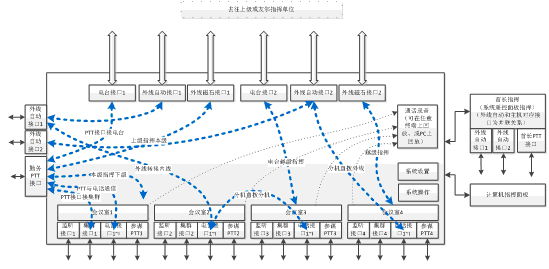

6 系統常用指揮功能示意


會議室模式的信息流程


7 系統功能與性能指標

7.1 主要技術指標
7.1.1 接續方式
微處理器控制，人工接續和自動接續。
7.1.2 指揮通信方式
具有集中指揮、分組指揮、專向指揮和越級指揮通信能力。
7.1.3 端口數量如下
有線用戶口：20個；
無線用戶口：4個（通常接無線集群）；
無線電臺用戶口：2個（通常接遠程短波無線電臺）；
自動中繼口（FXO）：2個；
上級磁石中繼口：2個；
勤務/指揮面板電話口：2個；
勤務/指揮面板手柄口：1個；
監聽喇叭口：4個；
指揮面板參謀監聽手柄口：4個。
7.1.4 配置方式
可通過PC軟件、ipad指揮終端盒面板按鍵進行配置，分為勤務機和指揮機，其中勤務機內含控制和接口單元。
7.1.5 業務種類
磁石口、中繼FXO口、E/M口、音頻口等 。
7.1.6 通信方式
有線、無線、電臺三種方式。
7.1.7 撥號方式
多功能磁石單機撥號、主機勤務面板撥號、指揮盒面板撥號、ipad指揮終端/pc軟件撥號等，號碼可通過控制單元進行預先設置。
7.1.8 通信距離
磁石接口使用野戰被復線時不小于20公里。
7.1.9 指示燈定義
用戶狀態：面板采用7彩等指示當前用戶狀態：空閑（滅）、用戶通話（綠）、勤務指揮通話（白）、振鈴（黃）、告警（紅閃）；
會議室功能：會議1（藍）、會議2（青）、會議3（品紅）、會議4（紅）；
系統功能鍵：這些功能鍵按下時為白色，經確認后燈滅。
7.1.10 工作溫度：-20~+55℃
7.1.11 相對濕度：（95±3%）（+35℃）
7.1.12 存儲溫度：-40~+65℃
7.1.13 電源
交流：220V+_10%，頻率50Hz
電池：12V 10A

7.2 功能介紹
7.2.1 用戶呼叫：
7.2.2 勤務指揮呼叫
7.2.3 被叫振鈴
7.2.4 會議室開啟/取消會議
7.2.5 越級
7.2.6 錄音
7.2.7 監聽
7.2.8 設置

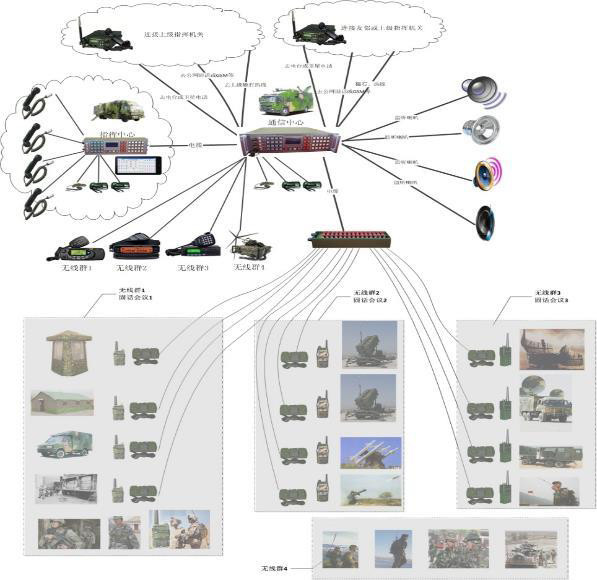

8 應用示例
